Alta Estabilidad del Centro de Fase
La antena TOKNAV TCA930 Choke Ring es una antena GNSS de alto rendimiento para estaciones base, que cubre el seguimiento de señales satelitales de frecuencia completa: GPS, GLONASS, GALILEO, BDS, QZSS, IRNSS y servicios de corrección SBAS.
Esta antena tipo aro de choque 3D tiene un excelente desempeño en la supresión de trayectorias múltiples (multipath), diseñada específicamente para aplicaciones como levantamientos terrestres y marinos, batimetría, monitoreo de terremotos y deslizamientos, monitoreo de deformaciones y operaciones en puertos que requieren precisión absoluta de posicionamiento y soporte multiconstelación.

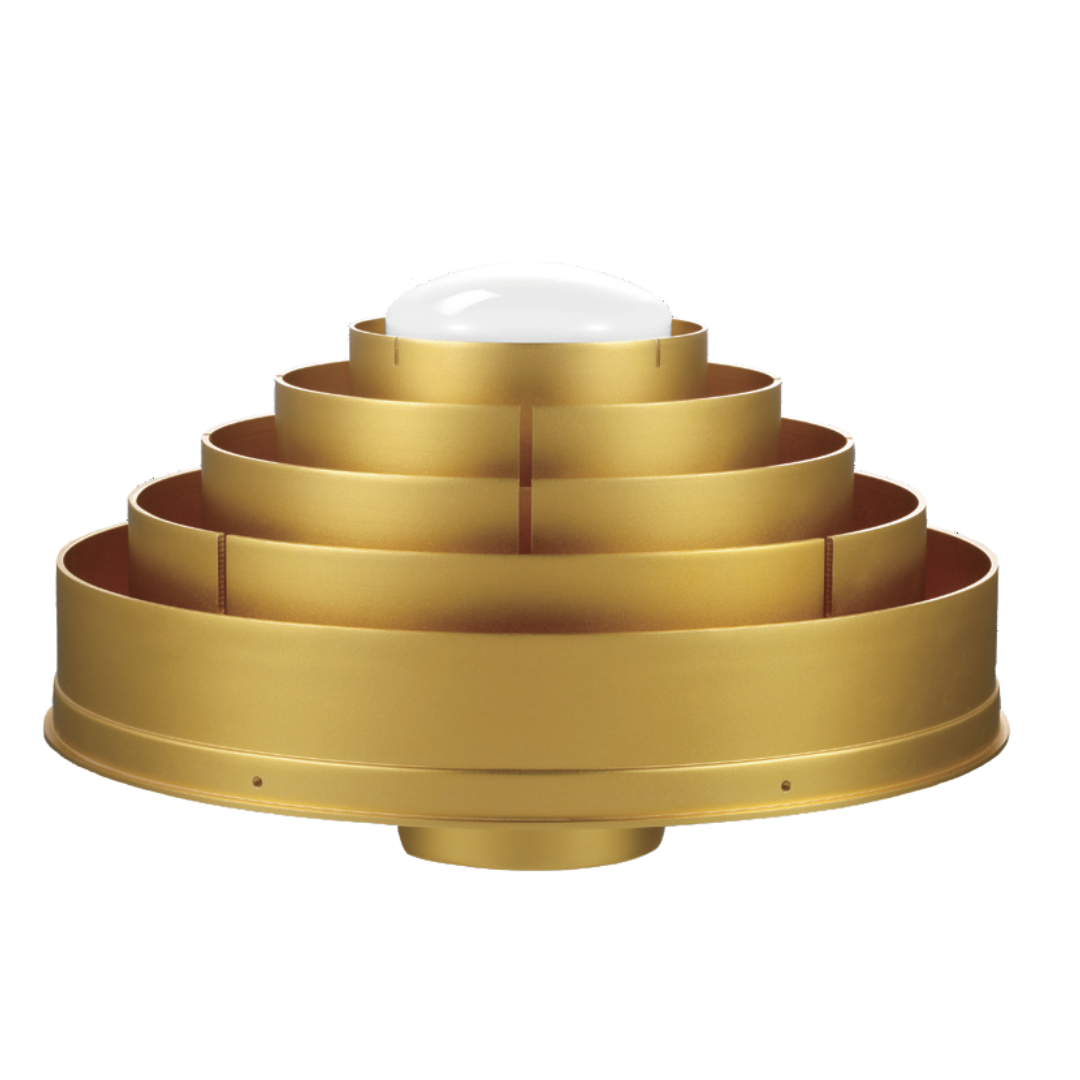

El diseño único de aro de choque 3D del modelo TCA930 garantiza una excelente reducción de trayectorias múltiples en todas las bandas de frecuencia GNSS, incluyendo la banda L.
Además, la antena incorpora una tecnología patentada de alimentación multipunto para lograr una mayor estabilidad del centro de fase, lo que mejora efectivamente la precisión de las mediciones.
Es ideal para estaciones CORS, monitoreo de deformaciones en puentes y edificios, o monitoreo geológico, gracias a su estabilidad submilimétrica del centro de fase.
Seguimiento en Entornos Exigentes
La fuerte capacidad de recepción de señales a baja elevación, con alta ganancia y amplio ancho de haz, convierte a la TCA930 en una excelente opción para rastrear satélites visibles y ofrecer datos GNSS estables y precisos en entornos complejos, como líneas de árboles o zonas con construcciones.
Excelente Rendimiento Antinterferencias
El amplificador de bajo ruido (LNA) de la antena ofrece un excelente rendimiento de rechazo fuera de banda, lo que permite suprimir la interferencia electromagnética (EMI), garantizando la estabilidad y confiabilidad de las señales GNSS.
Además, evita eficazmente el riesgo de desconexión cuando los receptores sufren interferencias de sistemas de comunicación inalámbrica, como redes eléctricas, estaciones base de comunicaciones o radios módem.
Mayor Resistencia y Durabilidad Prolongada

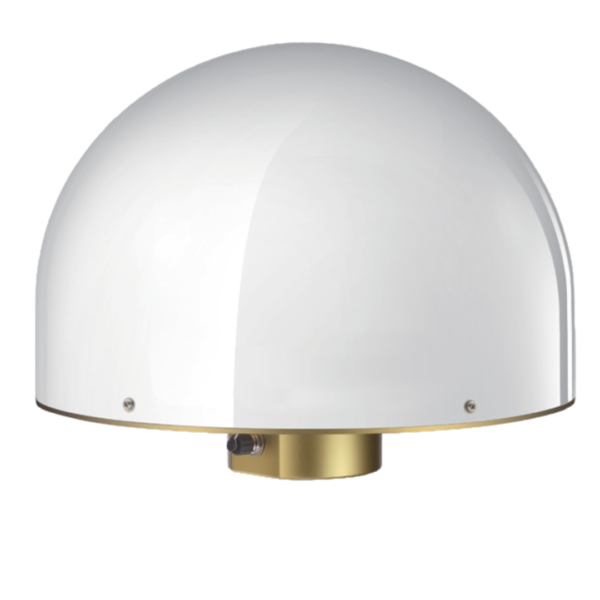

La carcasa de la TCA930 está fabricada con material de polímero reforzado con fibra de vidrio (GFRP), lo que le brinda una estructura fuerte y confiable.
Los aros de choque recientemente diseñados tienen un tratamiento doble más robusto, lo que asegura una mayor durabilidad en ambientes hostiles.
La cubierta con clasificación IP67 también está diseñada para brindar mayor protección al interior de la antena contra polvo y agua.
El tiempo medio entre fallos (MTBF) de la antena supera las 30.000 horas, lo que garantiza una operación prolongada en exteriores, incluso en condiciones adversas de temperatura extrema, alta humedad y niebla salina.
ESPECIFICACIONES TÉCNICAS
SEGUIMIENTO DE SEÑALES
-
GPS: L1 / L2 / L5 / Banda L
-
GLONASS: L1 / L2 / L3
-
GALILEO: E1 / E5a / E5b / E6
-
BDS (BeiDou): B1 / B2 / B3
-
QZSS: L1 / L2 / L5 / L6
-
SBAS: L1 / L5
-
NavIC (IRNSS): L5
LNA (AMPLIFICADOR DE BAJO RUIDO)
-
Impedancia nominal: 50Ω
-
Polarización: RHCP (circular derecha)
-
Relación axial: ≤2dB
-
Ganancia en el cenit (90°):
-
1164–1300 MHz: 7.0 dBi (máx.)
-
1525–1615 MHz: 6.5 dBi (máx.)
-
-
Ganancia del LNA: 50 dB (típico)
-
Figura de ruido: ≤2 dB
-
VSWR entrada/salida: ≤2.0
-
Voltaje de operación: +3.3VDC a +12VDC
-
Corriente de operación: 60 mA (máx.)
-
Rizado del retardo de grupo: <5 ns
FÍSICO
-

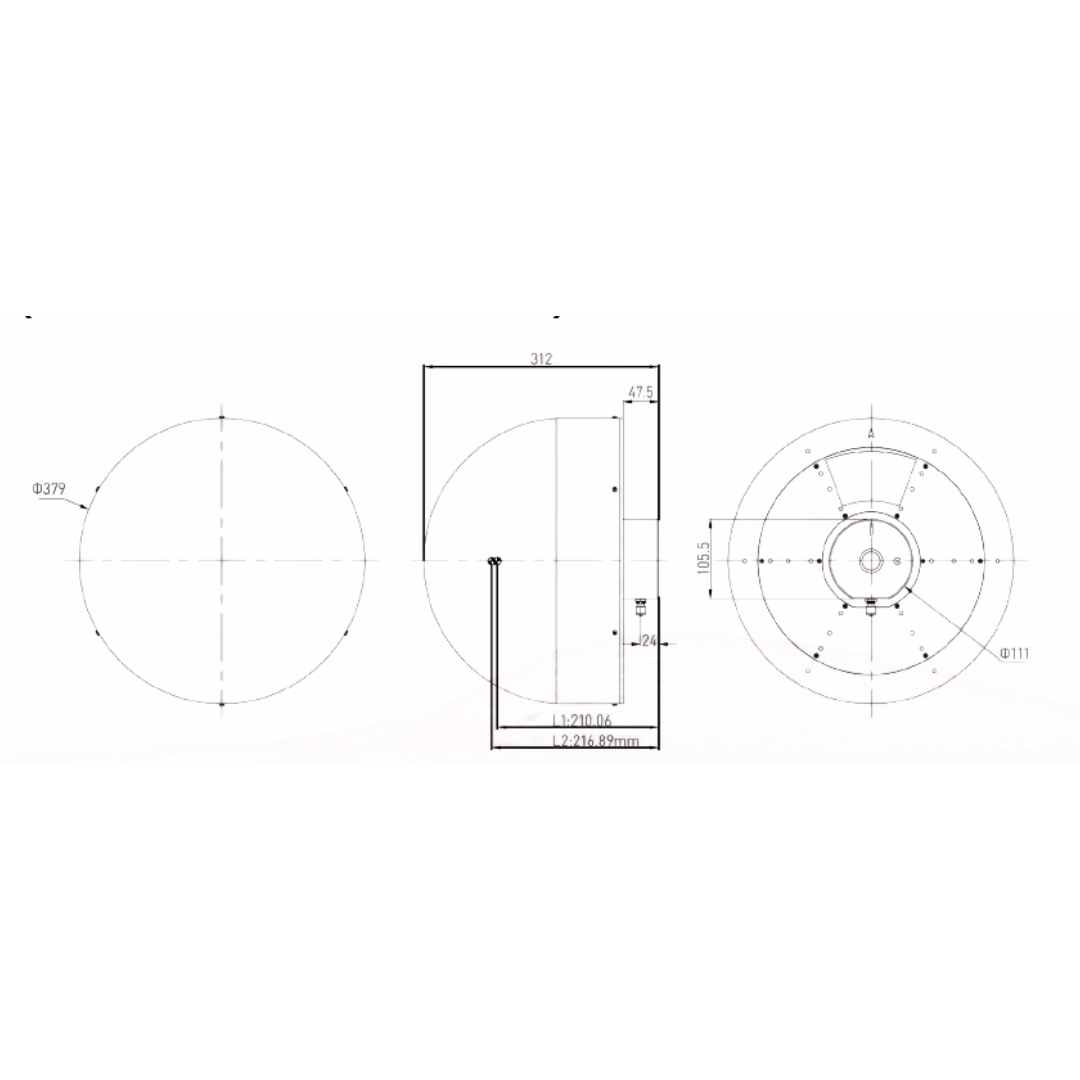

Dimensiones: Ø379 mm × 312 mm
-
Conector: TNC hembra
-
Peso: ≤10.5 kg
-
Montaje: Rosca BSW 5/8”-11, profundidad ≥22 mm
AMBIENTAL
-
Temperatura de operación: -40 °C a +85 °C
-
Temperatura de almacenamiento: -55 °C a +85 °C
-
Humedad: 95% sin condensación
-
Protección: IP67
-
Certificaciones: IGS, NGS, CE, FCC, RoHS
