Alta Estabilidad del Centro de Fase
La antena choke ring TCA920 de TOKNAV es una antena GNSS de alto rendimiento para estaciones base que permite el seguimiento de señales satelitales de frecuencia completa de GPS, GLONASS, GALILEO, BDS, QZSS, SBAS, IRNSS, así como del servicio de corrección por banda L.
La bobina choke 2D, con un fuerte rendimiento de supresión de trayectorias múltiples, está diseñada específicamente para aplicaciones como:
-
topografía terrestre y marina,
-
levantamientos de canales,
-
monitoreo de terremotos y deslizamientos de tierra,
-
monitoreo de deformaciones,
-
y operaciones portuarias con contenedores,
que requieren precisión absoluta en el posicionamiento y soporte multiconstelación.
El diseño único de anillo choke 2D del modelo TCA920 asegura una excelente reducción de señales multitrayectoria en todas las bandas GNSS, incluida la banda L. Además, la antena incorpora tecnología patentada de alimentación multipunto, lo cual mejora la estabilidad del centro de fase y, por lo tanto, incrementa la precisión de las mediciones. Es ideal para aplicaciones en estaciones CORS, monitoreo de deformaciones en puentes y edificios, o monitoreo geológico, gracias a su estabilidad de centro de fase a nivel submilimétrico.
Seguimiento en Entornos Exigentes
La fuerte capacidad de recepción de señales con baja elevación, junto con su alta ganancia y amplio ancho de haz, hace que la TCA920 sea una excelente opción para rastrear satélites visibles y proporcionar datos GNSS estables y precisos en entornos complejos, como zonas con obstrucciones por árboles o construcciones.
Gran Rendimiento Antinterferencia
El amplificador de bajo ruido (LNA) de la antena presenta un excelente rendimiento de rechazo fuera de banda, lo que permite suprimir interferencias electromagnéticas (EMI), garantizando así la estabilidad y confiabilidad de las señales GNSS. Además, evita eficazmente desconexiones peligrosas cuando los receptores sufren interferencias de sistemas de comunicación inalámbricos, como redes eléctricas, estaciones base de comunicación o aplicaciones con módems de radio.
Más Resistente para una Mayor Durabilidad
La cubierta del modelo TCA920 está hecha de polímero reforzado con fibra de vidrio (GFRP) y ofrece gran resistencia y confiabilidad estructural. Los anillos choke de nuevo diseño han sido tratados con un doble recubrimiento más robusto para una mayor durabilidad en entornos adversos. La cubierta robusta con certificación IP67 también está diseñada para proteger el interior de la antena contra el polvo y el agua.
El tiempo medio entre fallas (MTBF) de la antena supera las 30.000 horas, lo que garantiza un funcionamiento prolongado en exteriores incluso bajo condiciones climáticas difíciles, como temperaturas extremas, alta humedad y niebla salina.
ESPECIFICACIONES
SEGUIMIENTO DE SEÑALES
-
GPS: L1 / L2 / L5 / Banda L
-
GLONASS: L1 / L2 / L3
-
GALILEO: E1 / E5a / E5b / E6
-
BDS: B1 / B2 / B3
-
QZSS: L1 / L2 / L5 / L6
-
SBAS: L1 / L5
-
NavIC (IRNSS): L5
LNA
-
Impedancia nominal: 50Ω
-
Polarización: RHCP (polarización circular derecha)
-
Relación axial: ≤2dB
-
Ganancia en el cenit (90°):
-
1205–1278MHz: 6dBi (máxima)
-
1559–1615MHz: 6dBi (máxima)
-
-
Ganancia del LNA: 50dB (típica)
-
Figura de ruido: ≤2dB
-
VSWR salida/entrada: ≤2.0
-
Voltaje de operación: +3.3VDC a +12VDC
-
Corriente de operación: 60mA (máxima)
-
Ondulación de retardo de grupo: <5ns
FÍSICO
-

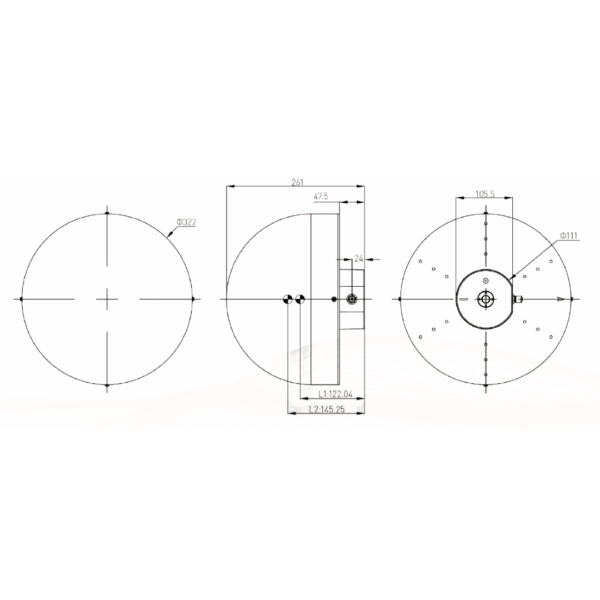

Dimensiones: Ø322mm × 261mm
-
Conector: TNC hembra
-
Peso: ≤5.6kg
-
Montaje: rosca BSW 5/8”-11, profundidad ≥22mm
AMBIENTAL
-
Temperatura de operación: -40℃ a +85℃
-
Temperatura de almacenamiento: -55℃ a +85℃
-
Humedad: 95% sin condensación
-
Protección: IP67
-
Cumplimiento normativo: NGS, CE, FCC, RoHS
