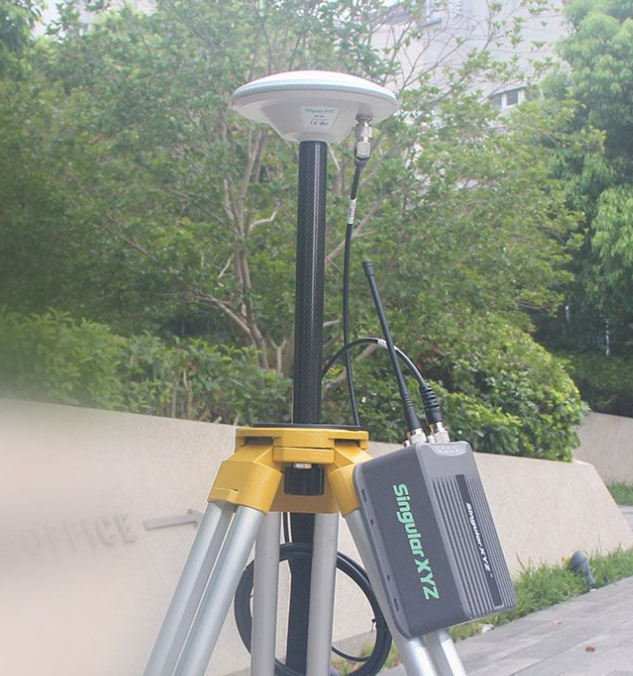

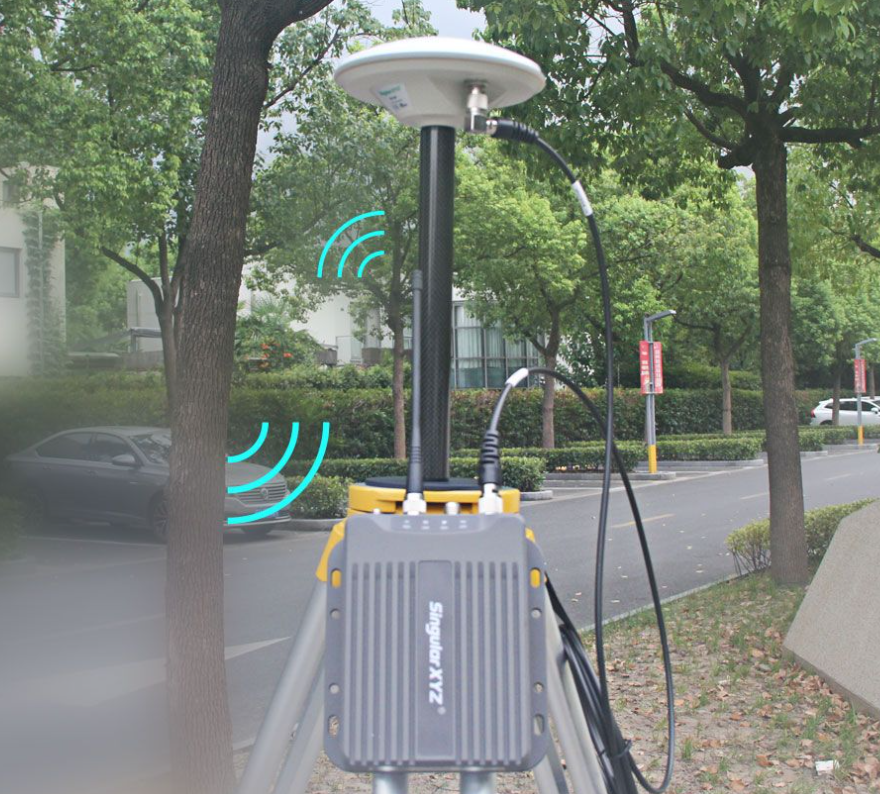

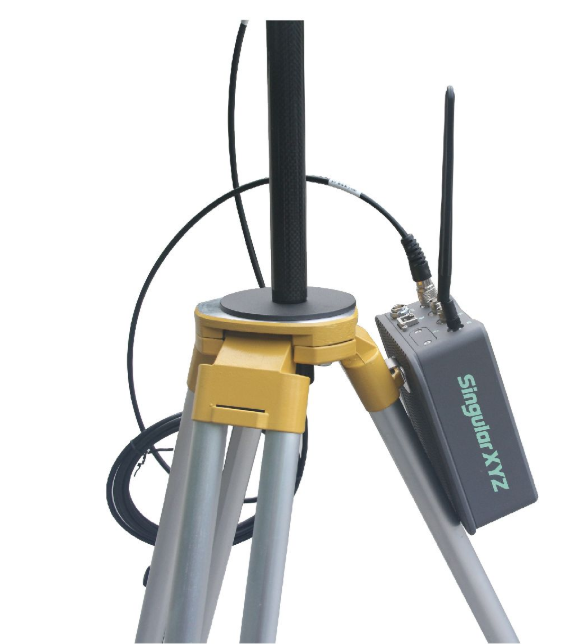

Para sus estaciones de referencia/base portátil

CONSTELACIÓN COMPLETA

Para garantizar un rendimiento GNSS superior en todas las aplicaciones, el SV100 está equipado con un motor GNSS de alta precisión para el seguimiento simultáneo de GPS, BDS, GLONASS, Galileo y QZSS. Incorpora tecnología antiinterferencias multifrecuencia, el SV100 ofrece datos GNSS estables y de alta calidad.

CONFIGURACIÓN FLEXIBLE

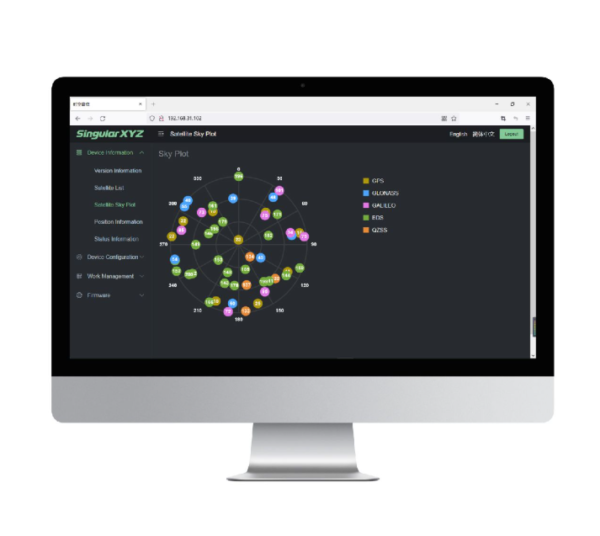

Para usuarios profesionales de estaciones de referencia, la interfaz web, accesible vía Ethernet/Wi-Fi, incluye una completa visualización del estado, modos de funcionamiento y ajustes de transferencia de datos. Para usuarios de campo de estaciones base portátiles, SingularXYZ también ofrece una aplicación para Android con conexión Bluetooth, que ofrece una interfaz clara para las funciones necesarias.

FUNCIONAMIENTO CONTINUO 24/7

Además de la fuente de alimentación externa, el SV100 también incluye una batería opcional de 6600 mAh para evitar cortes de energía repentinos o inestabilidad de voltaje. Con una red 4G como respaldo para Ethernet y un MTBF de más de 20 000 horas, el SV100 garantiza una estación de referencia continua ultraestable.

• SEGUIMIENTO DE SATÉLITES
  Canales: 1408
  GPS: L1C/A, L1C, L2C, L2P(Y), L5
  BDS: B1I, B2I, B3I, B1C, B2a, B2b
  GLONASS: G1, G2, G3
  Galileo: E1, E5a, E5b, E6
  QZSS: L1C/A, L1C, L2C, L5
  NavIC: L5
  SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN
  Banda L: Actualizable
  Arranque en frío: <30 s
  Tiempo de inicialización RTK: <5 s (típico)
  Confiabilidad de inicialización RTK: >99,9 %
  Readquisición: <1 s

  PRECISIÓN Autónomo
  :
  – 1,5 m horizontalmente
  – 2,5 m verticalmente
  DGPS:
  – 0,4 m horizontalmente
  – 0,8 m verticalmente
  Posprocesamiento estático:
  – 2,5 mm + 0,5 ppm horizontalmente
  – 5 mm + 0,5 ppm verticalmente
  RTK:
  – 8 mm + 1 ppm horizontalmente
  mm + 1 ppm verticalmente
  PPP:
  – 5 cm horizontalmente
  – 10 cm verticalmente
  SBAS: < 1,0 m
  Precisión de velocidad RMS 3D: 0,03 m/s
  Precisión de rumbo: 0,2°/1 m línea base
  Precisión de tiempo: 20 ns

  FORMATO DE DATOS
  Formato de salida de datos:
  – NMEA-0183
  – Formato binario *.xyz
  Velocidad de actualización de datos: 1～50 Hz seleccionable
  Formato de datos de corrección: RTCM v3.3/3.2/3.1/3.0
  Protocolo de red: TCP, MQTT ¹ , Ntrip Server, Ntrip Caster

  COMUNICACIÓN
  Módem 4G:
  FDD-LTE B1/B3/B5/B7/B8
  TDD-LTE B38/B39/B40/B41
  TDSCDMA B34/B39
  WCDMA B1/B2/B5/B8
  GSM B2/B3/B5/B8
  CDMA1x/CDMA2000 BC0/BC1
  Módem UHF (opcional) ² :
  – Alcance de trabajo: Hasta 15 km en condiciones óptimas
  – Rango de frecuencia: 410-470 MHz
  – Protocolo (TX y RX): LoRa
  – Protocolo (RX): TRIMATLK, SATEL, TRANSEOT, TRIMMARK3, etc.
  – Espaciado de canal: 25 KHz
  – Potencia de transmisión: 0,5 W ~ 2 W seleccionable
  Bluetooth: modo dual BT4.0
  WiFi: 802.11 a/b/g/n/ac
  FTP: Admite descarga FTP
  NAT-DDNS: Admite

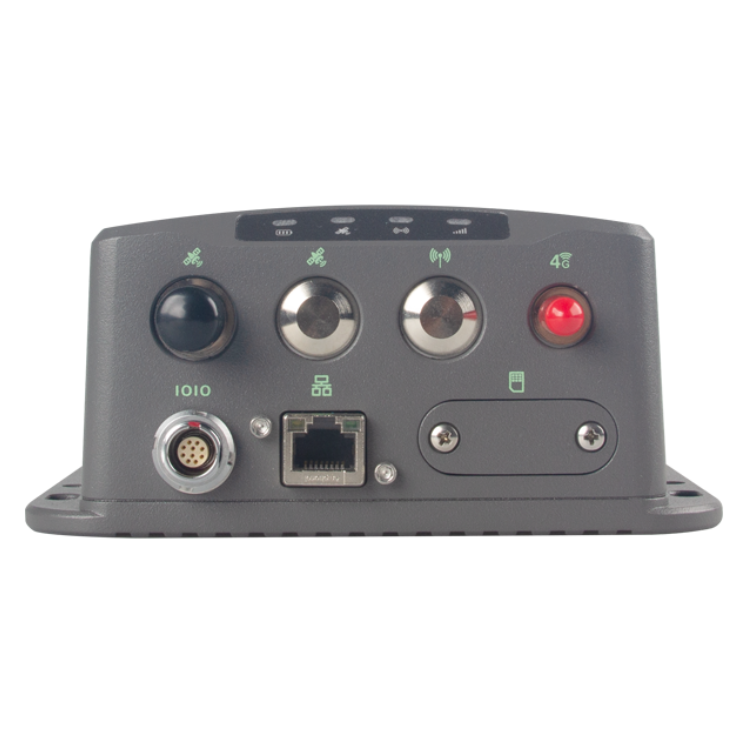

  interfaz:
  – 1 Conector de 10 pines, incluye 1 RS232, 1 salida PPS, 1 USB y fuente de alimentación
  – 1 RJ45 para Ethernet
  – 1 conector TNC para antena GNSS
  – 1 conector TNC para antena UHF
  – 1 conector SMA para antena 4G
  – 1 ranura para tarjeta SIM

  INTERACCIÓN DEL USUARIO
  Indicadores LED: 4 LED que indican batería, seguimiento satelital, estado RTK y red
  WebUI:
  – Accesible a través de Wi-Fi, Ethernet
  – Admite configuración, verificación de estado, transferencia de datos, almacenamiento de datos y actualización del sistema
  Interruptor de encendido: Interruptor de encendido en cable de 10 pines

  ALMACENAMIENTO DE DATOS
  Almacenamiento: 8 GB ³ , admite grabación en bucle
  Formato de almacenamiento: RINEX3.0, formato binario *.xyz

  CONDICIONES ELÉCTRICAS
  : Consumo de energía: 3,5 W.
  Voltaje de entrada: 9-28 V CC.
  Batería (opcional): 6600 mAh, con autonomía de hasta 13 horas.
  Voltaje de la batería: 9-22 V.
  MTBF: > 20 000 horas.

  FÍSICO
  Tamaño: 162 × 142 × 65 mm, incluidos los conectores
  Peso: 1,05 kg sin batería
  Material de la carcasa: Aleación de aluminio

  MEDIOAMBIENTAL
  Temperatura de trabajo: -40 ℃ a + 75 ℃
  Temperatura de almacenamiento: -55 ℃ a + 85 ℃
  Humedad: 95% sin condensación
  Resistente al agua y al polvo: IP67
  Caída: Diseñado para sobrevivir a una caída de 1 m sobre hormigón
  Vibración: MIL-STD-810

  1. El protocolo MQTT es personalizable.
  2. El módem UHF mejorado no es compatible con los módems UHF estándar del mercado. Para satisfacer las diferentes necesidades de los usuarios, SingularXYZ también ofrece UHF estándar como opción compatible con UHF de otras marcas. Por favor, especifique sus requisitos al realizar el pedido.
  3. El almacenamiento se puede ampliar hasta 32 GB según las necesidades del usuario.
