NAVEGACIÓN PRECISA
Para garantizar un rendimiento superior de posicionamiento y navegación, el SV100 dual está equipado con un motor GNSS de doble antena compatible con GPS, BDS, GLONASS, Galileo y QZSS. Incorporado con tecnología antiinterferencias multifrecuencia, el SV100 dual ofrece datos GNSS de alta calidad incluso en zonas urbanas y a la sombra de los árboles.

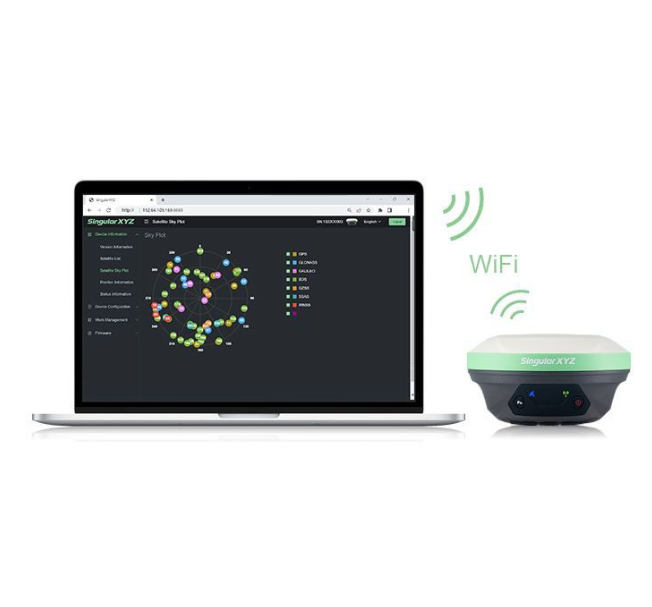

FÁCIL CONFIGURACIÓN
Excepto la interfaz web, accesible vía Ethernet/Wi-Fi para usuarios profesionales, para usuarios de sectores verticales que requieren datos de navegación GNSS, SingularXYZ ofrece una aplicación para Android con conexión Bluetooth, que ofrece una interfaz intuitiva y clara.
TRANSMISIÓN FLEXIBLE
El receptor GNSS dual SV100 ofrece una alta flexibilidad en la transmisión de datos. Los usuarios pueden obtener fácilmente una solución RTK fija a través de 4G o UHF, según las condiciones locales, y luego enviar los datos de navegación a los sistemas de su vehículo a través del puerto serie RS232, 4G o USB.

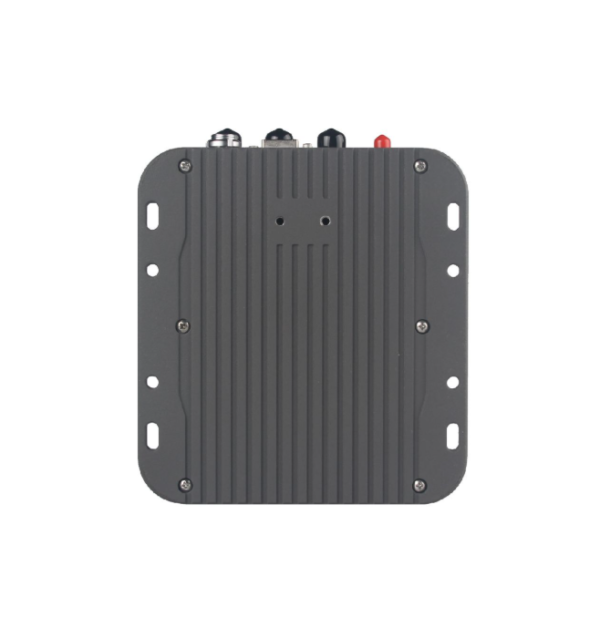

DISEÑO MONTABLE
Con una parte inferior plana y orificios para tornillos distribuidos uniformemente de diferentes tamaños, el receptor GNSS dual SV100 muestra una alta compatibilidad con varios vehículos y máquinas y se puede instalar fácilmente.
AMPLIAS APLICACIONES
Con datos GNSS de posicionamiento y rumbo a nivel de centímetros, diseño montable y robusto, el SV100 dual se puede utilizar ampliamente en aplicaciones de navegación de vehículos y guía de máquinas, como vehículos de construcción, agricultura de precisión, USV, robótica, transporte, logística, etc.
CARCASA RESISTENTE
El SV100 dual cuenta con una carcasa robusta que lo protege frente a diversos entornos de trabajo. Su diseño con certificación IP67 a prueba de agua y polvo lo hace ideal para exteriores en cualquier condición climática. Su carcasa de aleación de aluminio y su estructura compacta evitan caídas accidentales.

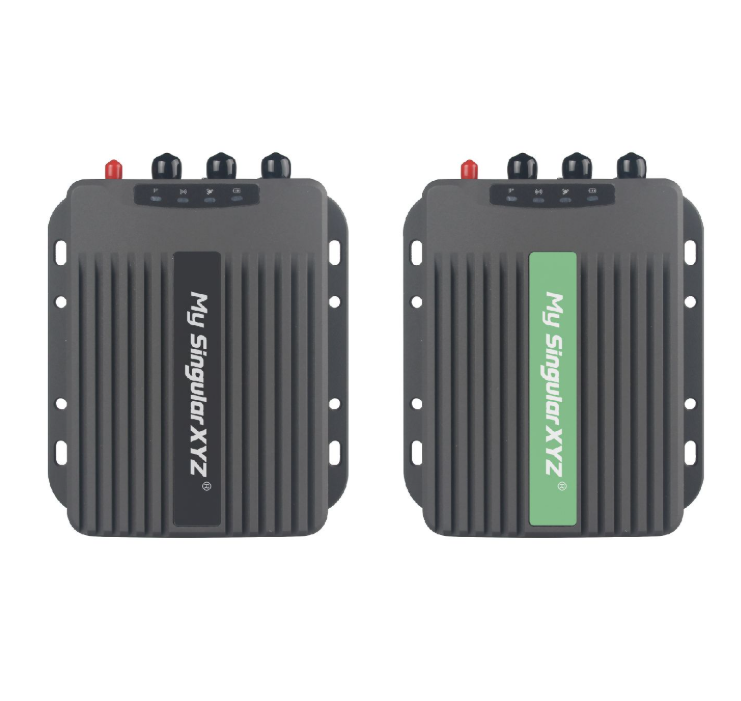

APARIENCIA PERSONALIZADA
Para satisfacer las necesidades de personalización de los usuarios, la etiqueta superior del receptor GNSS dual SV100 se puede personalizar con diferentes colores, textos y diseños según sus preferencias.
SEGUIMIENTO DE SATÉLITES
Canales: 1408
GPS: L1C/A, L1C, L2C, L2P(Y), L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b
GLONASS: G1, G2, G3
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C, L2C, L5
NavIC: L5
SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN
Banda L: Actualizable
Arranque en frío: <30 s
Tiempo de inicialización RTK: <5 s (típico)
Confiabilidad de inicialización RTK: >99,9 %
Readquisición: <1 s
PRECISIÓN Autónomo
:
– 1,5 m horizontalmente
– 2,5 m verticalmente
DGPS:
– 0,4 m horizontalmente
– 0,8 m verticalmente
Posprocesamiento estático:
– 2,5 mm + 0,5 ppm horizontalmente
– 5 mm + 0,5 ppm verticalmente
RTK:
– 8 mm + 1 ppm horizontalmente
mm + 1 ppm verticalmente
PPP:
– 5 cm horizontalmente
– 10 cm verticalmente
SBAS: < 1,0 m Precisión de velocidad RMS 3D
: 0,03 m/s
Precisión de rumbo: 0,2°/R 1
Precisión de tiempo: 20 ns
FORMATO DE DATOS
Formato de salida de datos:
– NMEA-0183
– Formato binario *.xyz
Velocidad de actualización de datos: 1～50 Hz seleccionable
Formato de datos de corrección: RTCM v3.3/3.2/3.1/3.0
Protocolo de red: TCP, MQTT 2 , Ntrip Server, Ntrip Caster
COMUNICACIÓN
Módem 4G:
FDD-LTE B1/B3/B5/B7/B8
TDD-LTE B38/B39/B40/B41
TDSCDMA B34/B39
WCDMA B1/B2/B5/B8
GSM B2/B3/B5/B8
CDMA1x/CDMA2000 BC0/BC1
Módem UHF (opcional) 3 :
– Alcance de trabajo: Hasta 15 km en condiciones óptimas
– Rango de frecuencia: 410-470 MHz
– Protocolo (TX y RX): LoRa
– Protocolo (RX): TRIMATLK, SATEL, TRANSEOT, TRIMMARK3, etc.
– Espaciado de canal: 25 KHz
– Potencia de transmisión: 0,5 W ~ 2 W seleccionable
Bluetooth: modo dual BT4.0
WiFi: 802.11 a/b/g/n/ac
FTP: Admite descarga FTP
NAT-DDNS: Admite

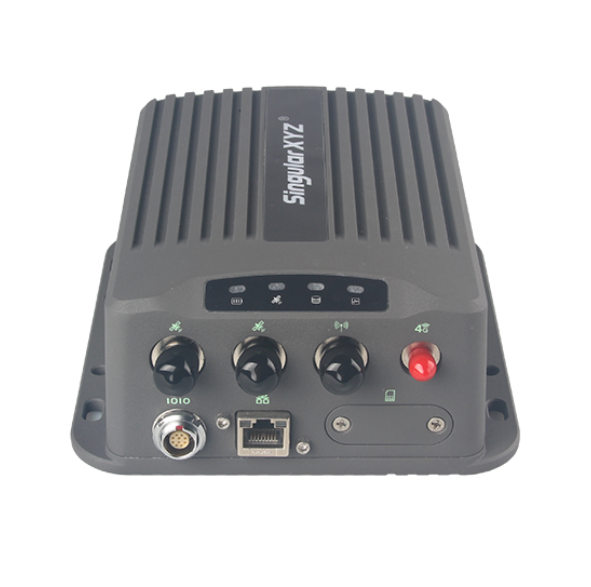

interfaz:
– 1 Conector de 10 pines, incluye 1 RS232, 1 salida PPS, 1 USB y fuente de alimentación
– 1 RJ45 para Ethernet
– 2 conectores TNC para antena GNSS
– 1 conector TNC para antena UHF
– 1 conector SMA para antena 4G
– 1 ranura para tarjeta SIM
INTERACCIÓN DEL USUARIO
Indicadores LED: 4 LED que indican batería, seguimiento satelital, estado RTK y red
WebUI:
– Accesible a través de Wi-Fi, Ethernet
– Admite configuración, verificación de estado, transferencia de datos, almacenamiento de datos y actualización del sistema
Interruptor de encendido: Interruptor de encendido en cable de 10 pines
ALMACENAMIENTO DE DATOS
Almacenamiento: 8 GB 4 , admite grabación en bucle
Formato de almacenamiento: RINEX3.0, formato binario *.xyz
CONDICIONES ELÉCTRICAS
: Consumo de energía: 3,5 W.
Voltaje de entrada: 9-28 V CC.
Batería (opcional): 6600 mAh, con autonomía de hasta 13 horas.
Voltaje de la batería: 9-22 V.
MTBF: > 20 000 horas.
FÍSICO
Tamaño: 162 × 142 × 65 mm, incluidos los conectores
Peso: 1,05 kg sin batería
Material de la carcasa: Aleación de aluminio
MEDIOAMBIENTAL
Temperatura de trabajo: -40 ℃ a + 75 ℃
Temperatura de almacenamiento: -55 ℃ a + 85 ℃
Humedad: 95% sin condensación
Resistente al agua y al polvo: IP67
Caída: Diseñado para sobrevivir a una caída de 1 m sobre hormigón
Vibración: MIL-STD-810
