M30

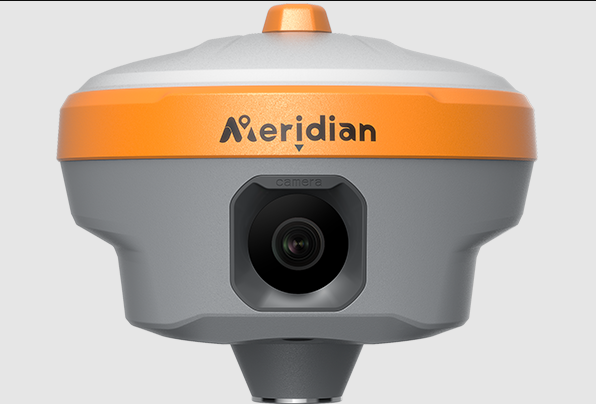

Cámaras duales M30 VISUAL GNSS RTK
Combina tecnología avanzada con cámara de alta definición mejorada, IMU e integración 4G, M30 puede capturar rápidamente el sitio en imágenes y medir puntos ya sea en el campo o más tarde en la oficina, le permite medir lo que ve, como puntos de obstrucción, puntos de obstáculos, puntos peligrosos y mapear cientos de puntos con precisión de nivel topográfico en minutos y capturar la escena rápidamente y decidir qué se debe medir más tarde, incluso si la escena cambia o desaparece posteriormente.
VR para una topografía visual superior
El M30 realiza mediciones en tiempo real y sin contacto mediante cámara, lo que permite mediciones precisas en puntos con señales bloqueadas o accesos difíciles o inseguros. Sus cámaras avanzadas extraen coordenadas 3D de calidad topográfica de videos reales y mapean cientos de puntos con precisión topográfica en minutos, lo que proporciona mayor eficiencia y confiabilidad.
Modelado 3D
Los algoritmos de videofotogrametría del M30 permiten el modelado 3D de edificios y fachadas. Combina eficazmente datos de drones y GNSS RTK para realizar un modelado 3D eficiente en áreas extensas. Además, el M30 es compatible con el software de modelado 3D estándar de la industria.
Replanteo de RA
El posicionamiento visual facilita la localización de puntos al superponer archivos de diseño sobre escenas reales, lo que mejora la eficiencia del replanteo. Una cámara HD de alto rendimiento logra una alta precisión con un seguimiento preciso de la señal. El replanteo de RA de 360 grados alterna fluidamente entre el controlador portátil y el móvil, garantizando experiencias de replanteo rápidas y precisas.
Solución sin calibración
Equipado con tecnología IMU sin calibración de 120° en un cuerpo compacto, complementa el excelente rendimiento del láser, extendiendo el rango de aplicación del M30 a ubicaciones que los sistemas RTK tradicionales no pueden alcanzar, abriendo nuevos horizontes para las aplicaciones del producto, mejorando la satisfacción del cliente y aumentando la eficiencia operativa.
Mayor distancia de trabajo
Equipar la radio interna con protocolo MeridianLink ofrece un alcance de 15 km y mayor flexibilidad. Al eliminar la necesidad de una radio externa, el M30 se vuelve más ligero, menos complejo y más portátil, lo que se traduce en mayor eficiencia y comodidad en el campo.
Especificación técnica
| Especificaciones de las cámaras duales Meridian M30 | |||
| Señal GNSS | Canal | 1408 | |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b* | ||
| GPS | L1 C/A, L1C, L2P(Y), L2C, L5 | ||
| GLONASS | L1, L2, L3* | ||
| GALILEO | E1, E5a, E5b, E6* | ||
| QZSS | L1C/A, L1C, L2C, L5, L6* | ||
| Sistema de Administración de Servicios de Basilea (SBAS) | L1, L5* | ||
| NavIC(IRNSS)* | L5 | ||
| Banda L | B2b PPP (solo para la región Asia-Pacífico) y HAS* | ||
| Formato de datos | CMR, CMR+, RTCM2.X, RTCM3.X | ||
| Salida de datos | NMEA-0183, RINEX, TXT | ||
| Tasa de actualización de datos | Hasta 20 Hz | ||
| Es hora de recuperar | <1 s | ||
| Arranque en frío | <40 años | ||
| Rendimiento de posicionamiento | Posicionamiento de punto único (RMS) | Horizontal: 1,5 m | Vertical: 3,0 m | |
| DGPS (RMS) | Horizontal: 0,4 m | Vertical: 0,8 m | ||
| Cinemática en tiempo real (RMS) | Horizontal: ±(8 mm + 1 ppm) | ||
| Vertical: ±(15 mm + 1 ppm) | |||
| Precisión de velocidad (RMS) | 0,03 m/s | ||
| Precisión estática (RMS) | Horizontal: ± (2,5 mm + 0,5 ppm) | ||
| Vertical: ± (5 mm + 0,5 ppm) | |||
| Precisión horaria (RMS) | 20 ns | ||
| Precisión de velocidad | ≥0,03 m/s | ||
| Precisión de compensación de inclinación | ≤2 cm (ángulo de inclinación ≤60°, hasta 120°) | ||
| Frecuencia de actualización de la IMU | 200 Hz | ||
| Comunicación | Bluetooth | V2.1+EDR/V4.0 Modo dual | |
| Wi-Fi | 802.11 a/b/g/n/ac | ||
| Celular | LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 | ||
| LTE TDD: B38/39/40/41 | |||
| WCDMA: B1/2/4/5/6/8/19 | |||
| GSM: B2/3/5/8 | |||
| Almacenamiento | 32 GB, hasta 64 GB | ||
| Radio interna | Potencia de transmisión: 2 W (37 ± 1 dBm) 1 W (30 ± 1 dBm) | ||
| Frecuencia: 410~470 MHz | |||
| Protocolo: TRIMTALK, TRIMMK3, SUR, TRANSEOT, SATEL, MeridianLink | |||
| Tasa de Baud en Aire: 9600, 19200 | |||
| Batería | Presupuesto | Batería recargable de iones de litio de 7,4 V y 5200 mAh | |
| Horarios de funcionamiento | RTK Rover: hasta 14 horas (consumo de energía típico) | ||
| Estático: hasta 22 horas (consumo de energía típico) | |||
| Cargando | Compatible con USB PD 15 V/2 A (compatible con adaptador de carga rápida) | ||
| Cámara dual | Píxeles del sensor AR | Obturador global de 5 MP | |
| Píxeles del sensor de realidad virtual | Obturador global de 2 MP | ||
| Campo de visión de VR | 75° | ||
| Velocidad de fotogramas del vídeo | 30 fps | ||
| Precisión de la imagen | 2~4 cm 95 % (20) a 10 m | ||
| Ambiente | Temperatura de funcionamiento | -40 °C ~ +85 °C | |
| Temperatura de almacenamiento | -55 °C ~ +85 °C | ||
| Antisísmico | Caída de un poste de 2 m sobre hormigón | ||
| Resistente al polvo y al agua | IP67 | ||
| Físico | Interfaz de E/S | 1 puerto USB tipo C; 1 puerto de antena TNC; 1 ranura para tarjeta SIM; 1 puerto LEMO de 5 pines | |
| Dimensiones | 133 mm × 133 mm × 84,5 mm | ||
| Peso | 900 gramos | ||
| *Todas las especificaciones están sujetas a cambios sin previo aviso. (1) Compatible con GLONASS L3, Galileo E6, Servicio de Alta Precisión (HAS) Galileo E6, BDS B2b y SBAS L5 se proporcionarán mediante una futura actualización de firmware. (2) La precisión y la fiabilidad se determinan en condiciones de cielo abierto, sin multitrayectorias, con una geometría GNSS óptima y condiciones atmosféricas. La precisión PPP depende de la región, el entorno y el tiempo de convergencia. La observación estática de alta precisión requiere un mínimo de 24 horas de observación a largo plazo y efemérides precisas. |
|||
