Tecnología Patenteada D-QHA Avanzada para un Seguimiento Excepcional de Baja Elevación
La THA-X603A es una antena externa de mano que cubre cuatro sistemas: GPS, BDS, GLONASS y GALILEO. Se utiliza ampliamente en industrias como la topografía, cartografía, navegación y despacho. Es especialmente adecuada para diversas aplicaciones en drones ligeros, incluyendo fotografía aérea, telemetría remota, monitoreo de desastres, patrullaje de tráfico y vigilancia de seguridad.
La antena THA-X603A adopta la tecnología patentada D-QHA para un rendimiento estable de Polarización Circular de Ángulo Amplio (WACP), lo que garantiza un seguimiento excepcional de satélites a baja elevación, manteniendo una alta ganancia y proporcionando un seguimiento de señal confiable. Este rendimiento constante la convierte en una opción ideal para UAVs, incluso en entornos desafiantes.
Tamaño Compacto, Ligero, Bajo Consumo de Energía

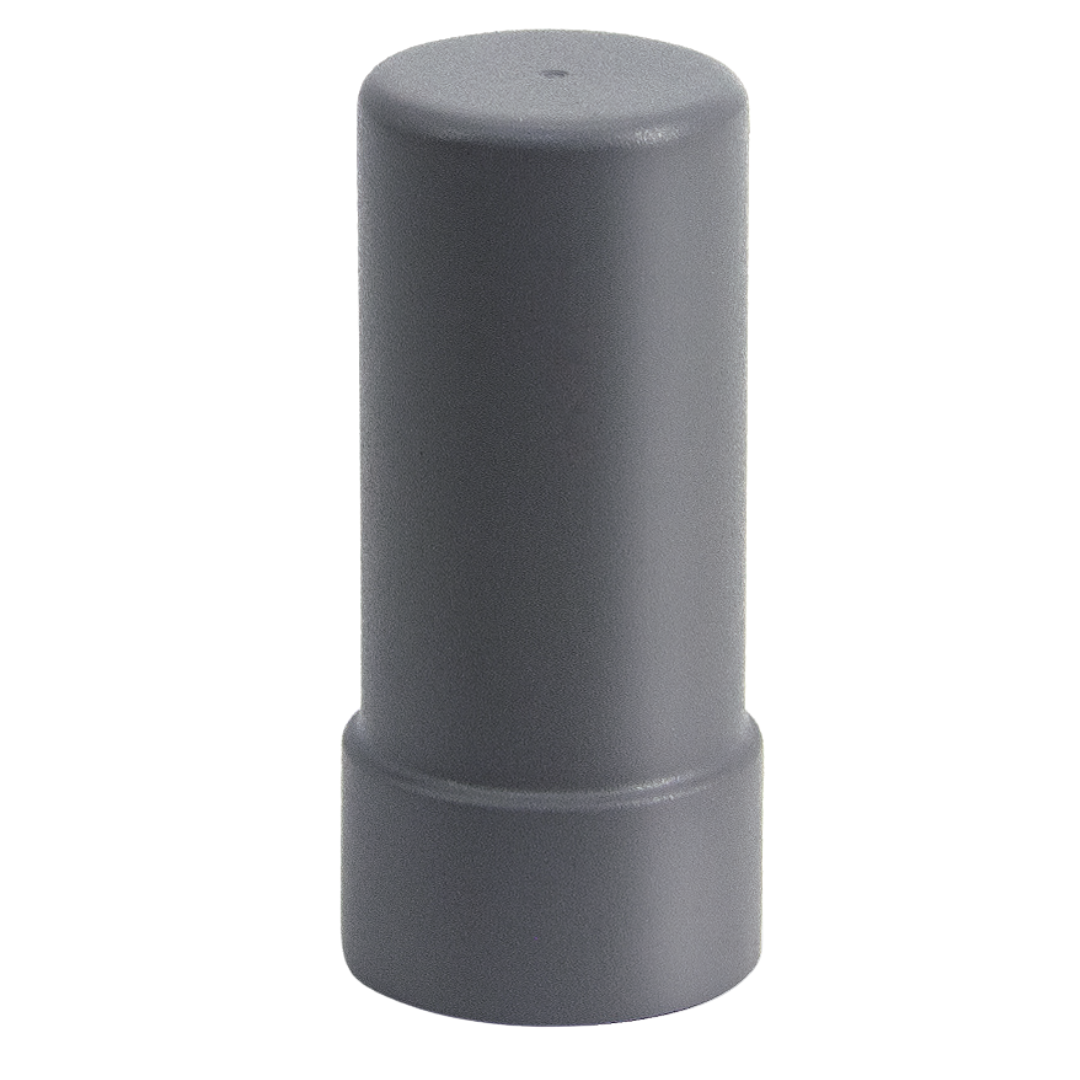

Con un peso de solo 25 g, la antena helix THA-X603A es ligera y tiene unas dimensiones compactas de Ø27.5*59 mm. Es también una antena de bajo consumo de energía, lo que prolonga la autonomía de vuelo de los UAVs. La antena está construida en una carcasa resistente IP67 a prueba de agua, lo que le permite soportar la exposición al polvo y al agua. Está equipada con un conector SMA resistente para una fácil instalación. Todas estas ventajas mejoran significativamente la fiabilidad general de los UAVs y pueden integrarse fácilmente en soluciones de vuelo.
Alta Estabilidad del Centro de Fase y Rendimiento Consistente
La antena THA-X603A presenta una tecnología de alimentación multipunto que asegura una alta estabilidad del centro de fase con precisión a nivel centimétrico. Su alta ganancia con pérdida de señal ultra baja, un ancho de haz amplio para un excepcional seguimiento de satélites a baja elevación, y patrones de radiación simétricos, mejoran efectivamente la precisión de la posición.
ESPECIFICACIONES
| Ítem | Especificación |
|---|---|
| Señal Recibida | GPS L1/L2/L5, GLONASS L1/L2/L3, GALILEO E1/E5a/E5b, BDS B1/B2/B3 |
| Impedancia Nominal | 50Ω |
| Polarización | RHCP (Polarización Circular Derecha) |
| Relación Axial | ≤3dB |
| Cobertura Azimutal | 360° |
| Ganancia Máxima | 2 dBi |
| VSWR Entrada/Salida | ≤2.0 |
CARACTERÍSTICAS DEL LNA
| Ítem | Especificación |
|---|---|
| Ganancia LNA | 23 dB |
| Figura de Ruido | ≤2 dB |
| Voltaje de Operación | +3.3V DC a +12V DC |
| Corriente de Operación | ≤35 mA |
| VSWR Entrada/Salida | ≤2.0 |
| Rizado de Retardo de Grupo | ≤5 ns |
DIMENSIONES Y PESO
| Ítem | Especificación |
|---|---|
| Dimensiones | Ø27.5 mm × 59 mm |
| Conector | SMA Macho |
| Peso | ≤25 g |
| Montaje | Consultar la guía de instalación |
AMBIENTALES
| Ítem | Especificación |
|---|---|
| Temperatura de Operación | -40℃ a +70℃ |
| Temperatura de Almacenaje | -55℃ a +70℃ |
| Humedad | 95% sin condensación |
