Tecnología D-QHA Avanzada
La THA-7603A es una antena GNSS de alto rendimiento diseñada para servicios de posicionamiento de alta precisión y ofrece un seguimiento superior de señales satelitales, incluyendo GPS, GLONASS, GALILEO, BDS, QZSS y recepción de señales SBAS. Su precisión de posicionamiento a nivel RTK la hace ideal para ser integrada en aplicaciones como topografía y cartografía, así como en diversas operaciones de UAV como fotografía aérea, teledetección, inspección de infraestructura, control de tráfico y seguridad pública.
La tecnología D-QHA mejora significativamente las capacidades de seguimiento de ángulo de baja elevación, asegurando un rendimiento más estable de la THA-7603A con una desviación más pequeña del centro de fase de la antena, lo que garantiza una mayor precisión en el posicionamiento.
Seguimiento en Entornos Desafiantes
La antena THA-7603A puede rastrear cualquier satélite visible en condiciones desafiantes, proporcionando soluciones de posicionamiento con mayor precisión y datos confiables. La capacidad de rastrear satélites a baja elevación, manteniendo una alta ganancia, convierte a la antena THA-7603A en una excelente opción para aplicaciones donde el cielo está parcialmente visible, como en la protección de plantas, líneas de árboles, así como en patrullajes de energía de UAVs, y en levantamientos GIS donde se necesitan operaciones de alta precisión.
Rendimiento Antiinterferencias Sólido
La antena cuenta con un LNA (amplificador de bajo ruido) que ofrece un excelente rechazo de señales fuera de banda, lo que puede suprimir las interferencias por disturbios magnéticos, proporcionando estabilidad y confiabilidad en las señales GNSS. Además, evita de manera efectiva la desconexión peligrosa cuando los UAVs operan cerca de torres o durante patrullajes de energía eléctrica.
Antena de Precisión Más Resistente
La antena THA-7603A es la antena de precisión más resistente que TOKNAV ha diseñado hasta la fecha, con un diseño de baja resistencia al viento. Además, cuenta con una carcasa extremadamente duradera a prueba de agua, con un diseño IP67 que la protege contra el polvo y el agua, y un conector SMA macho estándar para una integración fácil.
ESPECIFICACIONES
| Ítem | Especificación |
|---|---|
| Señal Recibida | GPS L1/L2, GLONASS L1/L2, GALILEO E1, BDS B1/B2/B3, QZSS L1/L2, SBAS L1 |
| Impedancia Nominal | 50Ω |
| Polarización | RHCP (Polarización Circular Derecha) |
| Relación Axial | ≤3dB |
| Ganancia en el Cenit (90°) | 1205-1278 MHz 4.2 dBi (máxima), 1559-1610 MHz 3.8 dBi (máxima) |
| Ganancia LNA | 33 dB (típica) |
| Figura de Ruido | ≤1.5 dB |
| VSWR Entrada/Salida | ≤2.0 |
| Voltaje de Operación | +3.3V DC a +12V DC |
| Corriente de Operación | 55 mA (máxima) |
| Rizado de Retardo de Grupo | ＜15 ns |

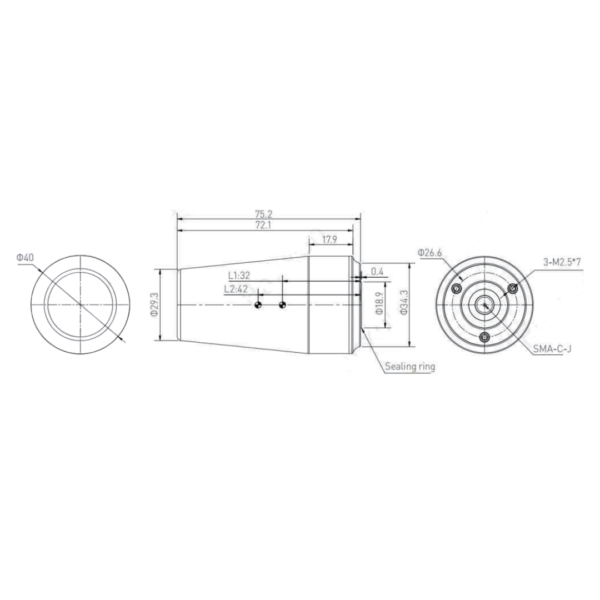

DIMENSIONES Y PESO
| Ítem | Especificación |
|---|---|
| Dimensiones | Ø40 mm × 75.2 mm |
| Conector | SMA Macho |
| Peso | ≤38 g |
| Montaje | 3-M2.5*7 |
AMBIENTALES
| Ítem | Especificación |
|---|---|
| Temperatura de Operación | -40℃ a +70℃ |
| Temperatura de Almacenaje | -55℃ a +70℃ |
| Humedad | 95% sin condensación |
| Resistencia al Agua y al Polvo | IP67 |
| Cumplimiento Regulatorio | CE, RoHS |
