Alta Estabilidad del Centro de Fase

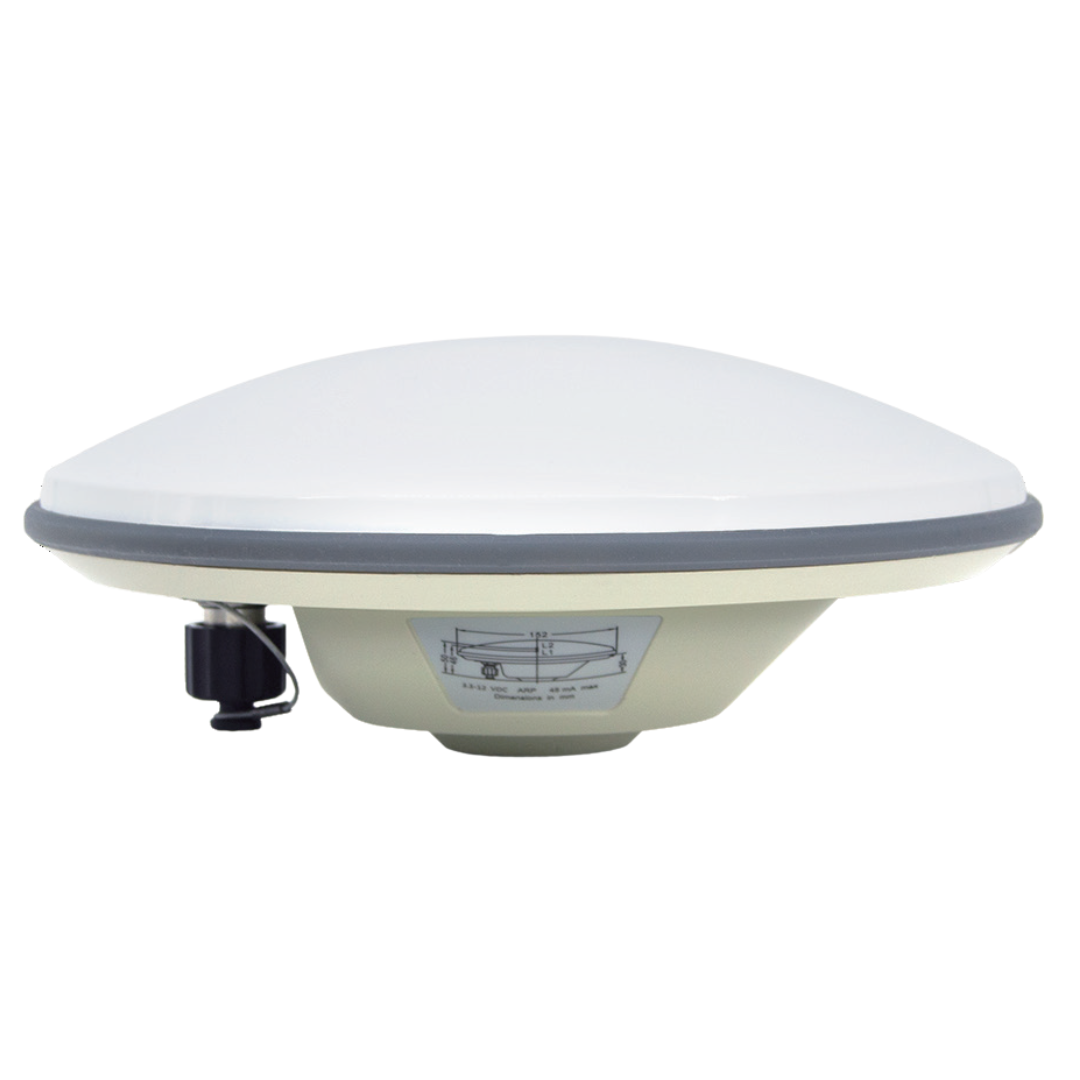

La TSA500 es una antena de medición externa que ofrece una excelente capacidad de seguimiento de señales satelitales, incluyendo GPS, GLONASS, GALILEO, BDS, QZSS y SBAS. Cumple con los requisitos actuales de compatibilidad multisistema para equipos de medición.
Se aplica ampliamente en levantamientos geodésicos, mediciones marinas, estudios de canales, levantamientos terrestres, monitoreo sísmico, monitoreo de deformación de puentes, monitoreo de deslizamientos de tierra, operaciones de contenedores en puertos, entre otros campos del sector topográfico.
La TSA500 cuenta con un diseño de alimentación multipunto que logra una mayor estabilidad del centro de fase, mejorando significativamente la precisión de las mediciones y proporcionando mejores soluciones RTK. Esta antena ha superado la certificación internacional NGS.
Seguimiento en Entornos Exigentes
Gracias a su alta ganancia y gran ancho de haz, la TSA500 puede recibir señales satelitales de baja elevación, siendo ideal para el seguimiento de satélites visibles en condiciones adversas. Ofrece soluciones de posicionamiento precisas y datos fiables.
Se utiliza ampliamente en tractores agrícolas, embarcaciones no tripuladas, vehículos autónomos, levantamientos GIS, y otras aplicaciones que requieren alta precisión.
Fuerte Capacidad Antiinterferencias
El amplificador LNA de la antena posee un excelente rendimiento de rechazo fuera de banda, lo que permite suprimir interferencias electromagnéticas (EMI), garantizando la estabilidad y fiabilidad de las señales GNSS. Además, previene cortes peligrosos al operar en entornos electromagnéticos complejos, como estaciones base de telecomunicaciones o zonas urbanas con alta interferencia.
Tamaño Reducido y Peso Liviano
La antena TSA500, de peso liviano y tamaño compacto, reduce la carga en vehículos no tripulados pequeños. Además, incluye un conector estándar TNC hembra para una fácil integración.
Su diseño robusto y con protección IP67 la protege eficazmente contra el polvo y el agua.
Características Principales:
-
Compatible con señales GPS, GLONASS, GALILEO, BDS, QZSS y SBAS.
-
Centro de fase estable que garantiza una precisión a nivel milimétrico.
-
Alta capacidad de resistencia a interferencias para los entornos operativos más exigentes.
-
Protección robusta IP67 contra agua y polvo.
ESPECIFICACIONES TÉCNICAS
SEÑALES COMPATIBLES
-
GPS: L1 / L2
-
GLONASS: L1 / L2
-
GALILEO: E1
-
BDS: B1 / B2 / B3
-
QZSS: L1 / L2
-
SBAS: L1
CARACTERÍSTICAS DEL LNA
-
Impedancia nominal: 50Ω
-
Polarización: RHCP (polarización circular derecha)
-
Relación axial: ≤3dB
-
Ganancia en el cenit (90°):
-
1205–1278MHz: 5.5dBi (máximo)
-
1559–1615MHz: 5.5dBi (máximo)
-
-
Ganancia del LNA: 40dB (típica)
-
Figura de ruido: ≤2dB
-
VSWR entrada/salida: ≤2.0
-
Voltaje de operación: +3.3V a +12VDC
-
Corriente de operación: Máx. 45mA
-
Rizado de retardo de grupo: <5ns
CARACTERÍSTICAS MECÁNICAS
-

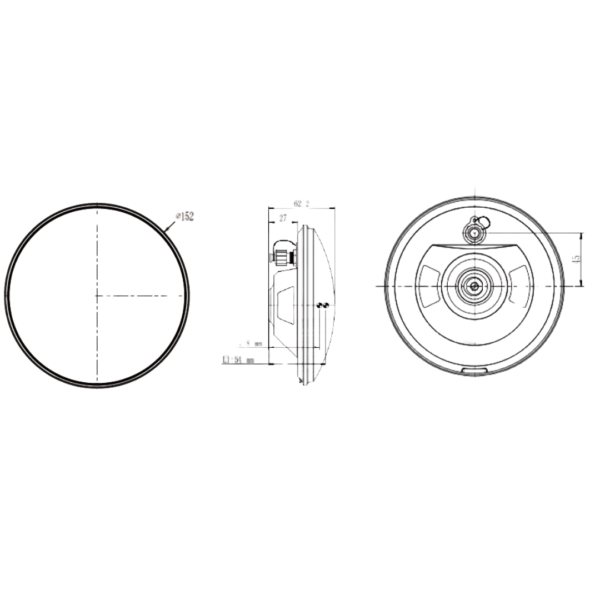

Dimensiones: ⌀152mm × 62,2mm
-
Conector: TNC hembra
-
Peso: ≤500g
-
Montaje: Rosca BSW 5/8”-11, profundidad 12–14 mm
ENTORNO
-
Temperatura de operación: -40°C a +85°C
-
Temperatura de almacenamiento: -55°C a +85°C
-
Humedad: 95% sin condensación
-
Protección contra agua/polvo: IP67
-
Certificaciones: CE, FCC, RoHS
