Seguimiento en Entornos Exigentes

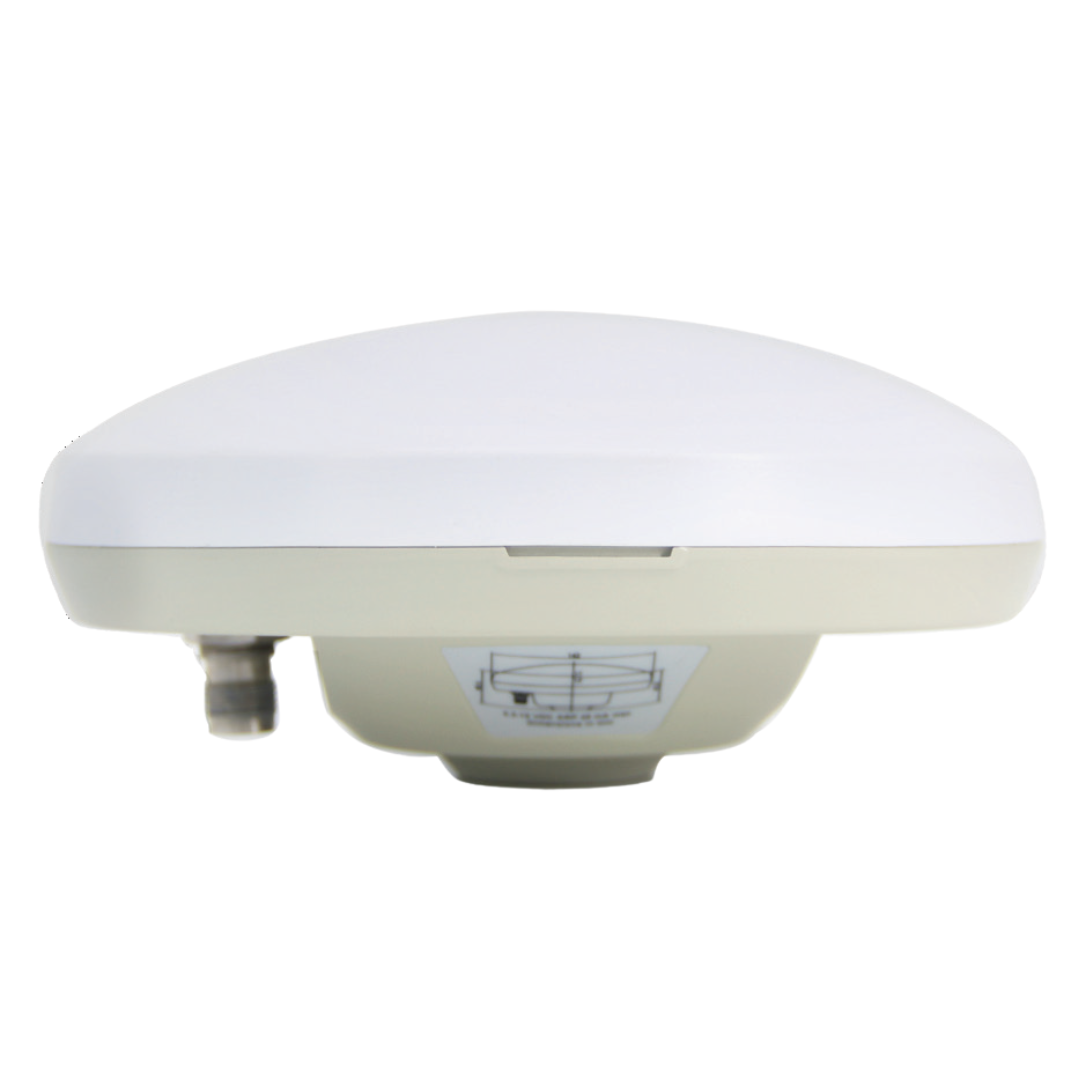

La TSA320 es una antena de medición externa que cubre cuatro sistemas: GPS, GLONASS, BDS y GALILEO, brindando compatibilidad de frecuencia completa. Cumple con los requisitos actuales de compatibilidad multisistema para dispositivos de medición.
Se utiliza ampliamente en levantamientos geodésicos, mediciones marinas, estudios de canales, levantamientos terrestres, monitoreo sísmico, monitoreo de deformación de puentes, monitoreo de deslizamientos de tierra, operaciones de contenedores en puertos, entre otros campos dentro de la industria de la topografía.
Gracias a su alta ganancia y gran ancho de haz, la TSA320 puede recibir señales de satélites en baja elevación, lo que la convierte en una excelente opción para el seguimiento de satélites visibles en condiciones difíciles, proporcionando soluciones de posicionamiento con datos precisos y fiables. Es ampliamente utilizada en tractores agrícolas, embarcaciones no tripuladas, vehículos autónomos, levantamientos GIS y otras aplicaciones que requieren alta precisión.
Tamaño Reducido y Peso Ligero
El diseño compacto y liviano de la antena TSA320 reduce la carga en vehículos no tripulados pequeños. Además, cuenta con un conector estándar TNC hembra para una integración sencilla.
Su diseño robusto con clasificación IP67 la protege contra el polvo y el agua.
Fuerte Capacidad Antiinterferencias
El LNA de la antena presenta un excelente rendimiento de rechazo fuera de banda, lo que permite suprimir interferencias electromagnéticas (EMI), asegurando la estabilidad y fiabilidad de las señales GNSS. También evita desconexiones peligrosas cuando se opera cerca de estaciones base de comunicación o en zonas urbanas con alta interferencia.
Alta Estabilidad del Centro de Fase
La TSA320 incorpora un diseño de alimentación multipunto para lograr una mayor estabilidad del centro de fase, lo que mejora la precisión de las mediciones y proporciona mejores soluciones RTK. Además, ha superado la prueba de certificación internacional NGS.
Características Principales:
-
Soporta señales GPS, GLONASS, GALILEO, BDS, QZSS y SBAS.
-
Centro de fase estable que garantiza una precisión de posicionamiento a nivel milimétrico.
-
Alta capacidad de resistencia a interferencias en entornos operativos hostiles.
-
Protección robusta con clasificación IP67.
ESPECIFICACIONES TÉCNICAS
SEÑALES COMPATIBLES
-
GPS: L1 / L2 / L5
-
GLONASS: L1 / L2 / L3
-
GALILEO: E1 / E5a / E5b / E6
-
BDS: B1I / B2I / B3I / B1C / B2a / B2b
-
QZSS: L1 / L2 / L5 / L6
-
SBAS: L1 / L5
-
NavIC (IRNSS)
-
L-Band, L5
CARACTERÍSTICAS DEL LNA
-
Desplazamiento del centro de fase: 2 mm
-
Impedancia nominal: 50Ω
-
Polarización: RHCP (circular derecha)
-
Relación axial: ≤3dB
-
Ganancia en el cenit (90°): 5dBi
-
Ganancia del LNA:
-
L1: 34 ± 2dB
-
L2: 36 ± 2dB
-
-
Figura de ruido: ≤2dB
-
VSWR entrada/salida: ≤2.0
-
Voltaje de operación: +3.3VDC a +12VDC
-
Corriente de operación: ≤45mA
-
Rizado de retardo de grupo: ≤5ns
DATOS MECÁNICOS
-

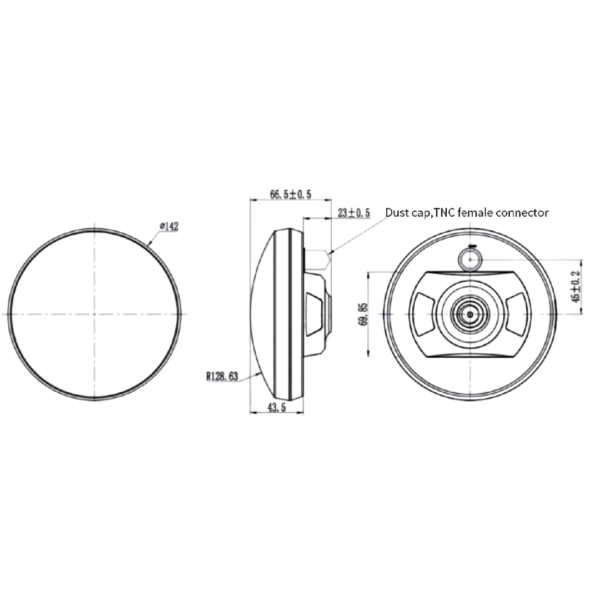

Dimensiones: ⌀142mm × 66.5mm
-
Conector: TNC hembra
-
Peso: ≤450g
-
Montaje: Rosca BSW 5/8”-11, profundidad 12–14 mm
ENTORNO
-
Temperatura de operación: -40°C a +85°C
-
Temperatura de almacenamiento: -55°C a +85°C
-
Humedad: 95% sin condensación
-
Vibración operativa: Cumple con estándares nacionales del sector automotriz como GBT-3871, GBT-2423, GBT-28046
