Alta Estabilidad del Centro de Fase

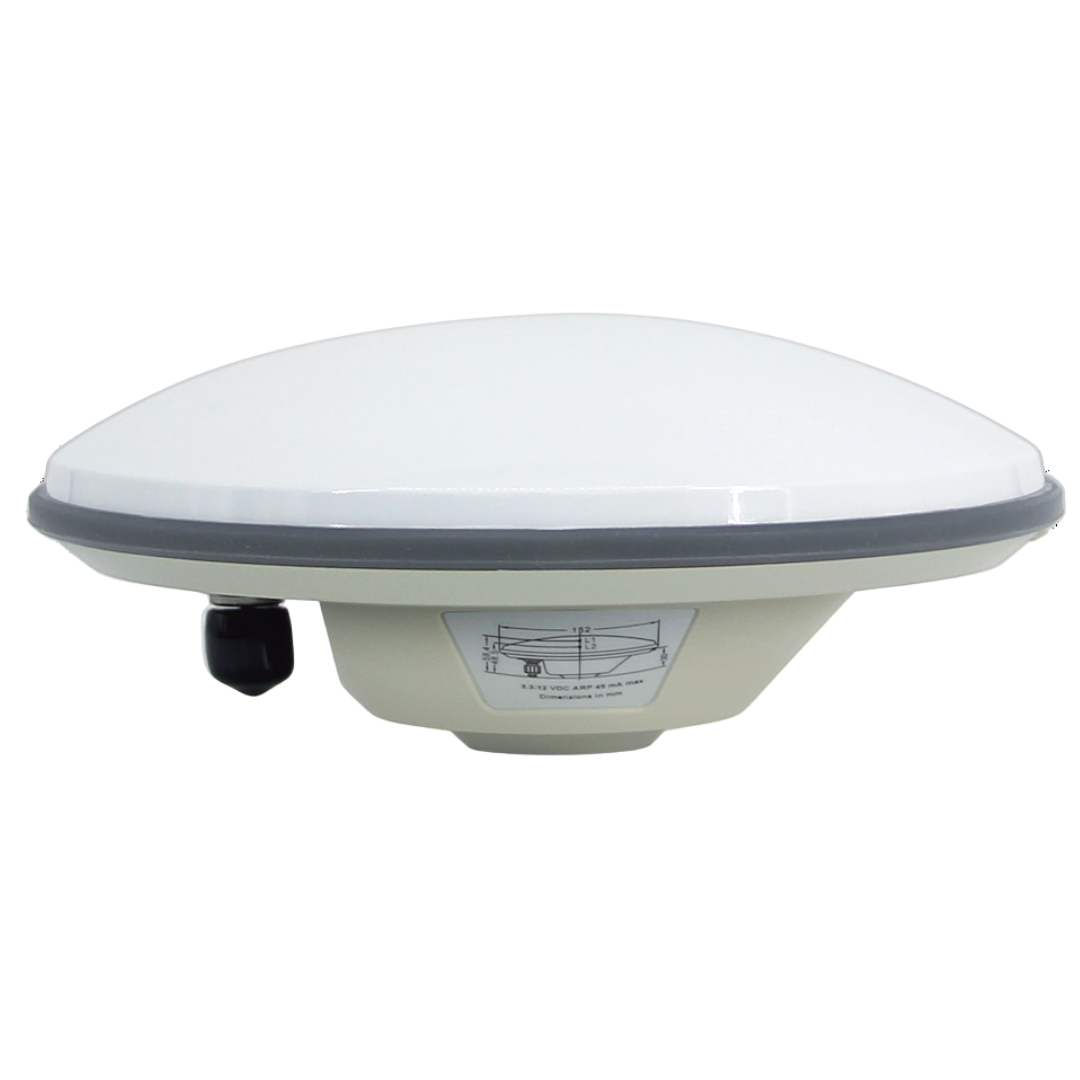

La TSA1000 es una antena de medición externa que cubre cuatro sistemas: GPS, GLONASS, BDS y GALILEO, proporcionando compatibilidad en todas las frecuencias. Cumple con los requisitos actuales de compatibilidad multi-sistema para dispositivos de medición. Tiene aplicaciones extensas en topografía geodésica, medición marina, topografía de canales, topografía terrestre, monitoreo sísmico, monitoreo de deformaciones de puentes, monitoreo de deslizamientos de tierra, operaciones de contenedores en puertos y otros campos dentro de la industria de la topografía.
La TSA1000 presenta un diseño de alimentación multipunto para lograr una mayor estabilidad del centro de fase. Mejora eficazmente la precisión de la medición y proporciona mejores soluciones de posicionamiento.
Seguimiento en Entornos Desafiantes
La capacidad de recibir señales de baja elevación con alta ganancia y amplio ancho de haz hace que la TSA1000 sea una excelente opción para seguir satélites visibles bajo condiciones desafiantes, proporcionando soluciones de posicionamiento con precisión y datos confiables. Puede utilizarse ampliamente en aplicaciones de topografía GNSS donde se requiere alta precisión, como en entornos obstruidos por líneas de árboles o construcciones.
Fuerte Rendimiento Anti-Interferencias
El LNA de la antena presenta un excelente rendimiento de rechazo fuera de banda, lo que puede suprimir la EMI (interferencia electromagnética), proporcionando estabilidad y confiabilidad a las señales GNSS. Además, evita eficazmente la desconexión peligrosa cuando los receptores operan en entornos electromagnéticos complejos, como estaciones base de comunicación o áreas urbanas congestionadas.
Diseño Duradero y de Fácil Instalación para Aplicaciones de Precisión
Su diseño compacto y ligero hace que la TSA1000 sea altamente portátil y adecuada para operaciones en exteriores en aplicaciones de precisión. El diseño patentado, impermeable y transpirable, junto con una carcasa duradera, ha demostrado sostener condiciones severas cumpliendo con la clasificación IP67, protegiendo fácilmente la TSA1000 del polvo y el agua durante un largo período de tiempo.
Características Clave
-
Soporta la recepción de señales GPS, GLONASS, GALILEO, BDS, QZSS y SBAS.
-
El centro de fase estable garantiza la precisión de posicionamiento a nivel milimétrico.
-
Fuerte capacidad de anti-interferencias para soportar los entornos operativos más difíciles.
-
Protección robusta IP67.
ESPECIFICACIONES
| Ítem | Especificación |
|---|---|
| Señal Recibida | GPS L1/L2/L5/L-Band, GLONASS L1/L2/L3, GALILEO E1/E5a/E5b/E6, BDS B1/B2/B3, QZSS L1/L2/L5/L6, SBAS L1/L5, NavIC (IRNSS) L5 |
| Impedancia Nominal | 50Ω |
| Polarización | RHCP (Polarización Circular Derecha) |
| Relación Axial | ≤3dB |
| Ganancia en el Zenith (90°) | 5.5 dBi (1164–1300 MHz y 1525–1615 MHz) |
| Ganancia LNA | 40 dB (típica) |
| Figura de Ruido | ≤2 dB |
| VSWR Entrada/Salida | ≤2.0 |
| Voltaje de Operación | +3.3V DC a +12V DC |
| Corriente de Operación | ≤45 mA |
| Rizo de Retardo de Grupo | ＜5 ns |

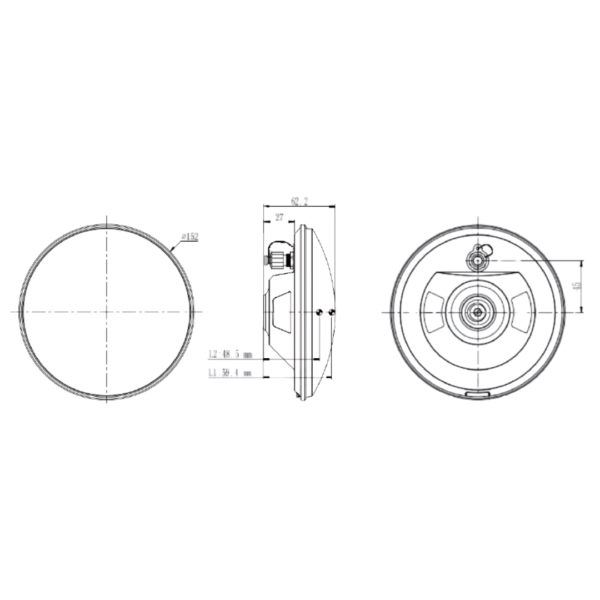

DIMENSIONES Y PESO
| Ítem | Especificación |
|---|---|
| Dimensiones | Ø152 mm × 62.2 mm |
| Conector | TNC hembra |
| Peso | ≤500 g |
| Montaje | Rosca BSW 5/8”–11 (profundidad de 12–14 mm) |
AMBIENTALES
| Ítem | Especificación |
|---|---|
| Temperatura de Operación | -40℃ a +85℃ |
| Temperatura de Almacenaje | -55℃ a +85℃ |
| Humedad | 95% sin condensación |
| Resistencia al Agua y al Polvo | IP67 |
| Cumplimiento Regulatorio | NGS, FCC, CE, RoHS |
