Alta Estabilidad del Centro de Fase y Rendimiento Consistente

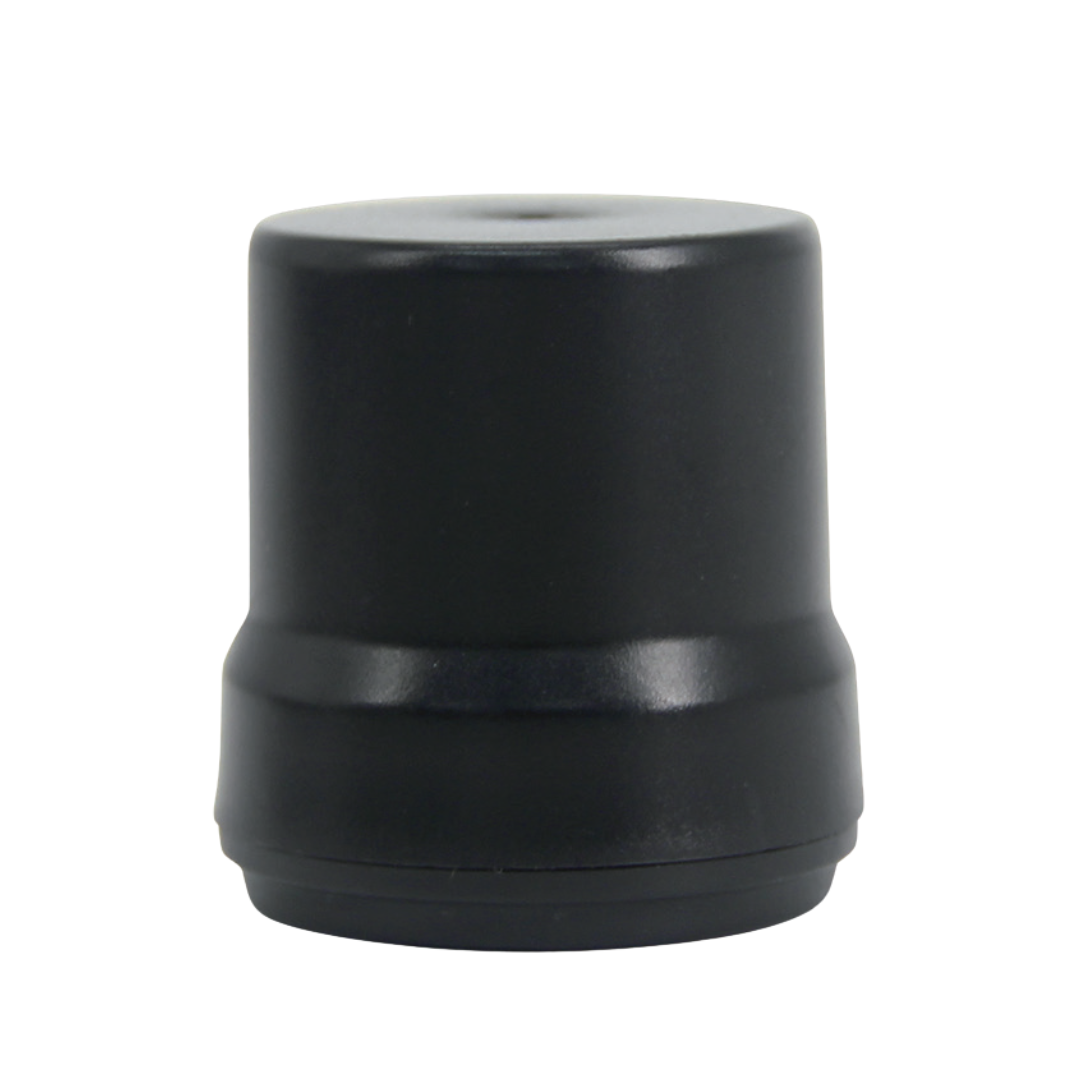

La antena helicoidal THA-7609A es una antena GNSS de alto rendimiento, diseñada para servicios de posicionamiento de alta precisión y ofrece un seguimiento superior de señales satelitales, incluyendo GPS, GLONASS, GALILEO, BDS, así como servicios de corrección por banda L.
Puede utilizarse en aplicaciones como topografía y cartografía, y diversas operaciones con UAVs, como fotografía aérea, teledetección, inspección de infraestructuras, control del tráfico y seguridad pública.

La tecnología D-QHA mejora significativamente la capacidad de seguimiento en ángulos de baja elevación, lo que garantiza un rendimiento más estable del WACP y una menor desviación del centro de fase de la antena, asegurando una mayor precisión en el posicionamiento.

---

Sólido Rendimiento Antiinterferencias

La THA-7609A adopta un diseño de circuito avanzado y está equipada con un LNA prefiltrado robusto, que ofrece un excelente rendimiento de rechazo a interferencias fuera de banda y limita posibles interferencias electromagnéticas no deseadas. Esto proporciona señales GNSS confiables y estables, evitando posibles desconexiones cuando los UAVs vuelan en entornos con interferencias electromagnéticas.

---

Instalación Optimizada para Integración

Con un peso de solo 30,5 g, la antena helicoidal THA-7609A es liviana y compacta, con dimensiones de Ø43,6 × 40,8 mm. Se fija mediante tornillos en la parte inferior, lo que le brinda mayor estabilidad. Todas estas ventajas la hacen ideal para un diseño integrado. Puede mejorar significativamente la confiabilidad general de los UAVs al reducir el peso e incrementar la duración del vuelo.

---

Características Clave

• Soporte integral de GNSS: GPS, GLONASS, GALILEO, BDS y servicio de corrección por banda L.

• Repetibilidad centimétrica del centro de fase, alta ganancia en baja elevación.

• Filtrado de señales mejorado y excelente rechazo a trayectorias múltiples.

• Liviana y de bajo perfil, facilita la integración.

---

ESPECIFICACIONES

SEÑALES RECIBIDAS

• GPS: L1/L2/L5

• GLONASS: L1/L2

• GALILEO: E1/E5a/E5b

• BDS: B1/B2/B3

• QZSS: L1/L2/L5/L6

• SBAS: L1/L5

• IRNSS

• Banda L

• L5

CARACTERÍSTICAS DEL LNA

• Impedancia nominal: 50Ω

• Polarización: RHCP

• Relación axial: ≤3dB

• Ganancia RHCP (máxima):

  • 1166–1278MHz: 2.6dBi (@cenit)

  • 1559–1612MHz: 2.8dBi (@cenit)

  • Banda L: 1.5dBi (@cenit)

• Cobertura de acimut: 360° (omnidireccional)

• Ganancia del LNA: 33dB ±2dB

• Figura de ruido: ≤2dB

• VSWR salida/entrada: ≤2.0

• Voltaje de operación: +3.3V a +5V DC

• Rechazo fuera de banda:

  • Banda superior: <1400MHz >30dB, <1450MHz >33dB, <1700MHz >30dB

  • Banda inferior: <1000MHz >41dB, <1100MHz >40dB, <1130MHz >28dB

• Corriente de operación: 55mA

• Ondulación del retardo de grupo: ≤5ns

MECÁNICA

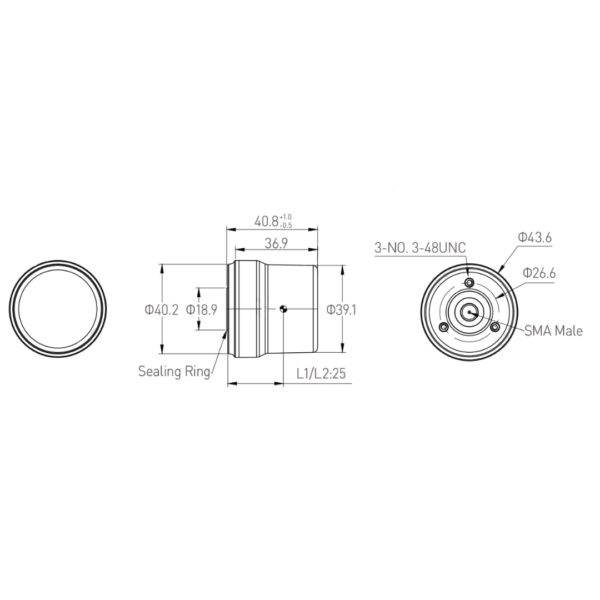

• Dimensiones: Ø43.6mm × 40.8mm

• Conector: SMA-J

• Peso: ≤30.5g

• Montaje: Fijación con 3 tornillos NO.3-48UNC

AMBIENTAL

• Temperatura:

  • Operación: -40℃ a +70℃

  • Almacenamiento: -55℃ a +70℃

• Humedad: 95% sin condensación

• Resistencia al agua/polvo: IP67
